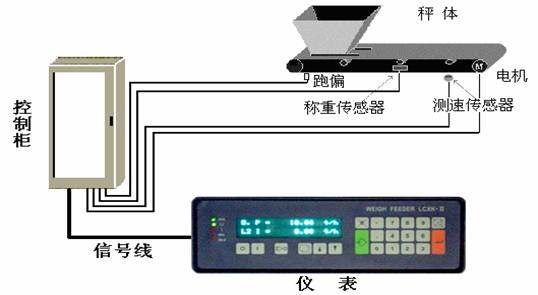

TDG调速定量给料皮带秤-控制原理图：

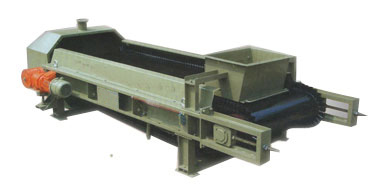

TDG调速定量给料皮带秤-概　述：

　　TDG调速定量给料皮带秤系列,采用动态给计量方式和计算机变频控制，设备皮带自动张紧装置、跑偏报警保护及现场控制开关，具有运行稳定、可靠性高的优点，计量精度高，能在较恶劣的环境下正常工作，适用于建材、冶金、化工、粮食等行业的散状物料的配料和计量，是实现自动化控制、稳定产品质量的理想计量设备。

TDG调速定量给料皮带秤-结构特点：

1.由冷弯C型钢板组成秤体框架，结构新颖，强度大，适合于各种规格非标秤体的设计；
2.一体化直联式减速电机，国外进口技术制造，低噪音、低震动、抗粉尘、长寿命、高可靠性；
减速电机带反力矩撑 板，轴装结构。与秤体主动滚筒直接相联，安装、调试与维护极其方便。
3.环形无接头皮带，可根据工艺选择：平皮带、挡板结构、裙边皮带结构；
4.独特的X型簧片称量机构，簧片受力更均匀，线性与重复性更好；
5.弱磁式齿轮测速装置的设计，配合测速电路真实的反应了电机速度，测速信号准确、可靠；
6.独特的皮带防跑偏装置，仿申克秤三托辊结构，可自由调节张紧托辊；
7.秤体进料装置自带托板，可控制进料量与封料，以便秤体标定与校零；

TDG调速定量给料皮带秤-主要技术参数：

系统精度：≤±0.5%；
调速范围：1：10；
调速方式：变频调速；
工作方式：连续
使用环境：仪表-50～50℃；秤体-30～50℃；相对时度≤90%
电源：～220V -15%-10%，50Hz（微机部分）；
给料范围：0.2～2000t/h。工艺流程模拟图：
测速信号;40脉冲/转
